FILTRO ACTIVO
COMSYS P100

COMPACTO Y CAPAZ DE TODO

Diseñado para mejorar la calidad de red y mitigar distorsiones y problemas no deseados

120 A RMS

DESCUBRE LAS

CARACTERÍSTICAS CLAVE
DEL FILTRO ACTIVO P100

Al igual que su hermano mayor, el ADF P100 es ultraeficiente y fácil de usar. Sin embargo, el formato montado en la pared ofrece una estructura más compacta y permite el uso de la tecnología ADF en aplicaciones a las que no puede acceder el ADF P300.

El ADF P100 tiene una corriente de compensación nominal de 70 a 130 A RMS (tres cables, 480V), 100 A RMS (cuatro cables, 415V) y 90 A RMS (tres cables, 690V). Está disponible en los rangos de voltaje 208 – 690 V RMS nominal, cuatro cables hasta 415 V RMS. El diseño alto y estrecho permite que el ADF P100 se utilice en aplicaciones donde el espacio es muy limitado.

El ADF P100 se puede encargar utilizando la interfaz de usuario web (WUI) llamada ADF Dashboard. No es necesario instalar ningún software especial en la computadora portátil para realizar la puesta en marcha, todo lo que se necesita es una computadora portátil con un puerto Ethernet y un cable Ethernet y un navegador web reciente.

El nuevo HMI-3 opcional proporciona una interfaz gráfica para la puesta en marcha, la operación y la gestión de sistemas. El equipo estándar es un botón indicador que puede iniciar y detener el sistema. La HMI-3 es una nueva HMI gráfica opcional con pantalla táctil a color.

Además de la WUI, puede interactuar con el hardware estándar utilizando Modbus TCP (se requiere la clave de licencia). Puede iniciar/detener el sistema, leer los datos de calidad de la energía y cambiar los parámetros y la configuración de control a través del bus de campo. La funcionalidad flexible permite la integración con el control superperreso, como un PLC o un sistema SCADA. El sistema superpuesta puede cambiar los parámetros de control o cambiar los conjuntos de compensación sobre la marcha. Esto es útil, por ejemplo, en aplicaciones marinas y de generadores. Otras interfaces de bus de campo (como Profibus, Profinet) están disponibles bajo petición.

Cada filtro activo ADF P100 se personaliza para maximizar el rendimiento en cada aplicación. Las características comunes que todos los sistemas comparten incluyen:

Características de la aplicación

  • Compensación dinámica de VAR

  • Eliminación armónica

  • Equilibrio de carga

Características de control

  • Compensación armónica totalmente personalizable

  • Se pueden combinar varios ADF P100 para una mayor potencia

  • Insensible a las condiciones de la red

  • Modo de inactividad durante la carga baja (en espera)

  • No sobrecargable

  • Tiempo de respuesta bajo

  • Panel de control de ADF WUI (Interfaz de usuario web)

  • Soporte de frecuencia de red flotante

Características físicas

  • Sistema de formato de carcasa estándar, según IP20, EN50298, EN60529, EN50102

  • Alta capacidad de cortocircuito

  • Instalación sencilla

  • Diseño modular y escalable

El ADF P100 es compatible con todas las aplicaciones trifásicas de baja tensión. Elimina automáticamente los armónicos y el desplazamiento reactivo en una amplia gama de aplicaciones.

Además, el ADF P100 se puede adaptar a aplicaciones inusuales que requieren optimizaciones especiales. Algunas aplicaciones típicas incluyen:

  • Sistemas de accionamiento

  • Bombas

  • Oficinas y edificios comerciales

  • Instalaciones médicas

  • Cargas industriales

  • Sistemas de UPS

  • Ventiladores

ADF P100

  • Modelo 50/480 – 480 V (208 – 480 V)

  • Modelo 75/480 – 480 V (208 – 480 V)

  • Modelo 90/480 – 480 V (208 – 480 V)

  • Modelo 120/480 – 480 V (208 – 480 V)

  • Modelo 150/480 – 480 V (208 – 480 V)

  • Modelo 90/690 – 690 V (480 – 690 V)

ADF P100N

  • Modelo 100/415 – 415 V (208 – 415 V)

MODELO FILTRO ACTIVO

ADF P100 50/480

ADF P100 75/480

ADF P100 90/480

ADF P100 120/480

ADF P100 150/480

ADF P100 90/690

Capacidad de compensación de intensidad a 50/60 HZ

50 A RMS

75 A RMS

90 A RMS

120 A RMS

150 A RMS

90 A RMS

Voltaje

480 V (208 - 480 V)

480 V (208 - 480 V)

480 V (208 - 480 V)

480 V (208 - 480 V)

480 V (208 - 480 V)

690 V (480 - 690 V)

Frecuencia nominal

45 - 65 Hz (Incluida frecuencia flotante)

45 - 65 Hz (Incluida frecuencia flotante)

45/65 HZ (Incluida frecuencia flotante)

45 - 65 Hz (Incluida frecuencia flotante)

45 - 65 Hz (Incluida frecuencia flotante)

45 - 65 Hz (Incluida frecuencia flotante)

Número de fases

3 fases 3 cables

3 fases 3 cables

3 fases 3 cables

3 fases 3 cables

3 fases 3 cables

3 fases 3 cables

Tipo de conexión

3 fases sin neutro (TN, TT, IT)

3 fases sin neutro (TN, TT, IT)

3 fases sin neutro (TN, TT, IT)

3 fases sin neutro (TN, TT, IT)

3 fases sin neutro (TN, TT, IT)

3 fases sin neutro (TN, TT, IT)

Compensación de corriente armónica

Compensación individual hasta la orden 49ª

Compensación individual hasta la orden 49ª

Compensación individual hasta la orden 49ª

Compensación individual hasta la orden 49ª

Compensación individual hasta la orden 49ª

Compensación individual hasta la orden 49ª

Porcentaje de reducción de armónicos

> 98%

> 98%

> 98%

> 98%

> 98%

> 98%

Corriente de compensación del Coseno Phi

Hasta 1.0

Hasta 1.0

Hasta 1.0

Hasta 1.0

Hasta 1.0

Hasta 1.0

Ampliable

Hasta 15 unidades P100 instaladas en paralelo

Hasta 15 unidades P100 instaladas en paralelo

Hasta 15 unidades P100 instaladas en paralelo

Hasta 15 unidades P100 instaladas en paralelo

Hasta 15 unidades P100 instaladas en paralelo

Hasta 15 unidades P100 instaladas en paralelo

Tiempo de respuesta

< 1ms

< 1ms

< 1ms

< 1ms

< 1ms

< 1ms

Disipación de calor

< 1600 W

< 2535 W

< 3180 W

< 3155 W

< 3225 W

< 2969 W

Caudal máximo de aire

600 m³/h

600 m³/h

600 m³/h

600 m³/h

600 m³/h

600 m³/h

Nivel de ruido

< 70 dB (A)

< 70 dB (A)

< 70 dB (A)

< 70 dB (A)

< 70 dB (A)

< 70 dB (A)

Condiciones ambientales

De 0 a 95 % de humedad relativa sin condensación, altitud max. 1000 m. sin pérdidas

De 0 a 95 % de humedad relativa sin condensación, altitud max. 1000 m. sin pérdidas

De 0 a 95 % de humedad relativa sin condensación, altitud max. 1000 m. sin pérdidas

De 0 a 95 % de humedad relativa sin condensación, altitud max. 1000 m. sin pérdidas

De 0 a 95 % de humedad relativa sin condensación, altitud max. 1000 m. sin pérdidas

De 0 a 95 % de humedad relativa sin condensación, altitud max. 1000 m. sin pérdidas

Rango de temperaturas

De 0 a 50º C, hasta 40º C sin pérdidas

De 0 a 50º C, hasta 40º C sin pérdidas

De 0 a 50º C, hasta 40º C sin pérdidas

De 0 a 50º C, hasta 40º C sin pérdidas

De 0 a 50º C, hasta 40º C sin pérdidas

De 0 a 50º C, hasta 40º C sin pérdidas

Dimensiones

230 × 1790 × 470 mm

230 × 1790 × 470 mm

230 × 1790 × 470 mm

230 × 1790 × 470 mm

230 × 1790 × 470 mm

230 × 1790 × 470 mm

Peso

91 kg

91 kg

91 kg

105 kg

116 kg

150 kg

Color de armario

Armario RAL 7035 (Gris claro), Base RAL 5017 (Azul Tráfico)

Armario RAL 7035 (Gris claro), Base RAL 5017 (Azul Tráfico)

Armario RAL 7035 (Gris claro), Base RAL 5017 (Azul Tráfico)

Armario RAL 7035 (Gris claro), Base RAL 5017 (Azul Tráfico)

Armario RAL 7035 (Gris claro), Base RAL 5017 (Azul Tráfico)

Armario RAL 7035 (Gris claro), Base RAL 5017 (Azul Tráfico)

Grado de protección

IP20, IP21 de acuerdo con norma IEC 60529, otros niveles bajo petición.

IP20, IP21 de acuerdo con norma IEC 60529, otros niveles bajo petición.

IP20, IP21 de acuerdo con norma IEC 60529, otros niveles bajo petición.

IP20, IP21 de acuerdo con norma IEC 60529, otros niveles bajo petición.

IP20, IP21 de acuerdo con norma IEC 60529, otros niveles bajo petición.

IP20, IP21 de acuerdo con norma IEC 60529, otros niveles bajo petición.

Compatibilidad electromagnética

EN 61000-6-2, EN 61000-6-4. Conducted emission EN 55011 class A1

EN 61000-6-2, EN 61000-6-4. Conducted emission EN 55011 class A1

EN 61000-6-2, EN 61000-6-4. Conducted emission EN 55011 class A1

EN 61000-6-2, EN 61000-6-4. Conducted emission EN 55011 class A1

EN 61000-6-2, EN 61000-6-4. Conducted emission EN 55011 class A1

EN 61000-6-2, EN 61000-6-4. Conducted emission EN 55011 class A1

Condiciones ambientales

Química 3C2, Mecánica 3S2

Química 3C2, Mecánica 3S2

Química 3C2, Mecánica 3S2

Química 3C2, Mecánica 3S2

Química 3C2, Mecánica 3S2

Química 3C2, Mecánica 3S2

Certificaciones

CE, DNV

CE, DNV

CE, DNV

CE, DNV

CE, DNV

CE, DNV

La tecnología avanzada y los procesos pesados de la industria actual imponen altas demandas a la red eléctrica y hacen que las operaciones sean vulnerables a una variedad de problemas.

  • Sobrecalentamiento de los transformadores

  • Disparos no deseados

  • Incumplimiento de la normativa

  • Vida útil más corta de los equipos

  • Fallo de producción/tiempo de inactividad

  • Exceder los límites de la normativa

Estos problemas son causados por una variedad de perturbaciones eléctricas que debilitan la calidad de la energía.

Con los filtros de Comsys, podemos eliminar estos problemas.

Filtros activos

FUNCIONAMIENTO OPTIMIZADO Y UN CONTROL TOTAL

APLICACIÓN WEB WUI

WUI es una aplicación web que no requiere instalaciones adicionales de software. Ofrece un servicio cómodo y fácil de usar para permitirle supervisar sus módulos ADF desde cualquier dispositivo, en cualquier lugar y en cualquier momento. Adi-cionalmente, la WUI puede integrarse en un sistema más grande (es decir, con múltiples generadores, numerosas cargas, etc.), que luego puede ejecutarse opcionalmente en un horario o modo de operación determinado. Si su instalación usa un PLC, el PLC puede leer los datos críticos automáticamente desde el módulo ADF.

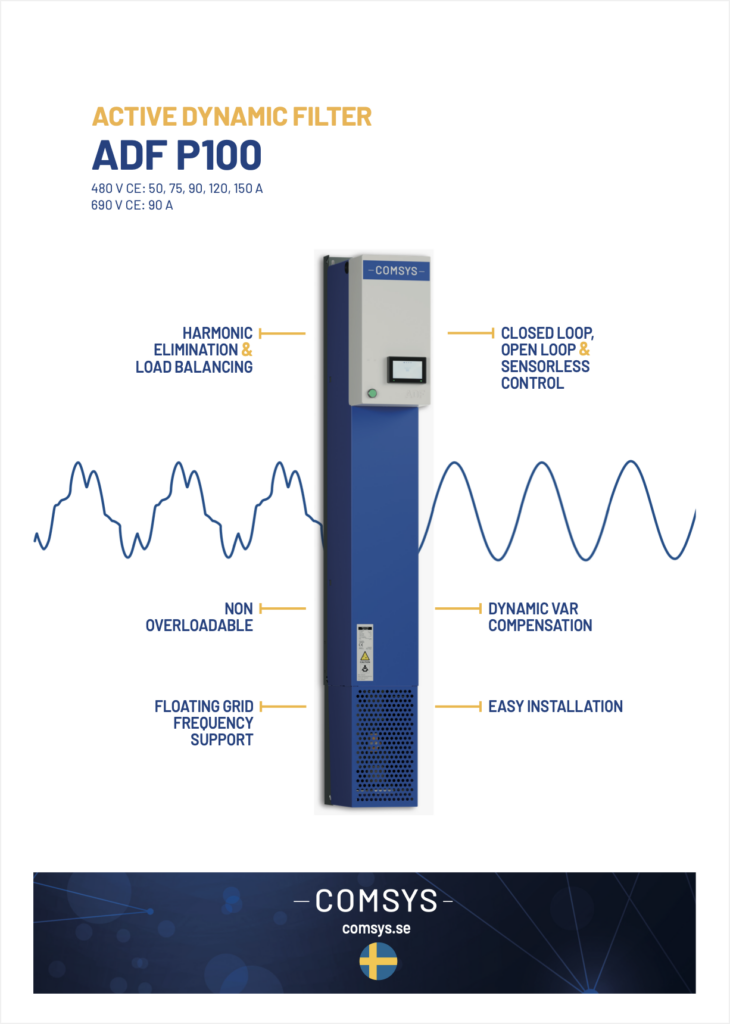

CATÁLOGO TÉCNICO

¿Porqué LOS FILTROS ACTiVOS DE COMSYS?

HECHO EN SUECIA

En Emotron Elfi tenemos experiencia con fabricantes suecos y sabemos de lo que hablamos cuando decimos que en Suecia los equipos se diseñan y se construyen para durar y para maximizar la fiabilidad.

SIMPLICIDAD

A medida que las redes eléctricas se vuelven cada día más dinámicas y complejas, necesitamos soluciones como las de COMSYS, que sean dinámicas, simples y fáciles de implementar.

SOSTENIBILIDAD

Cuando instala nuestros filtros activos, sus sistemas se acercan mucho más a lo que están diseñados. Menos fallos e interrupciones, junto con una vida útil prolongada, se traduce en un mejor resultado final para su negocio y menos presión sobre el medio ambiente.

GARANTÍA DE CALIDAD

Pioneros en el mundo en ofrecer una gama completa de filtros activos aprobados con certificación DNV GL, y también fueron acreditados por el prestigioso Lloyds Register. Naturalmente, también estamos certificados por la ISO.
