FILTRO ACTIVO
COMSYS P200
COMPACTO Y CAPAZ DE TODO
El ADF P200 es uno de los filtros activos más rápidos del mundo. Puede eliminar problemas armónicos hasta el armónico número 100 y funciona bien incluso en redes muy resonantes.
desde 70 hasta 130 A RMS
DESCUBRE LAS
CARACTERÍSTICAS CLAVE
DEL FILTRO ACTIVO P100
Con el aumento de las fuentes de energía renovables, como las plantas fotovoltaicas y los parques eólicos, aumenta la cantidad de supraarmónicos, interarmónicos y resonancias. Esto hace que el ADF P200 sea una solución perfecta para la red moderna y para las microrredes.
Debido a la estructura constructiva del ADF P200, se puede integrar en un ADF P300 con 1-2 módulos. También se puede utilizar como un filtro activo independiente montado en la pared, al igual que el ADF P100.
El ADF P200 se puede configurar utilizando la WUI (Interfaz de Usuario Web) integrada. No es necesario instalar ningún software en su ordenador para realizar la puesta en marcha. Todo lo que se necesita es un ordenador con un puerto Ethernet y un cable Ethernet.
Cada filtro activo de ADF P200 está personalizado para maximizar el rendimiento en cada aplicación. Las características comunes que todos los sistemas comparten incluyen:
Características de la aplicación
Compensación dinámica de VAR
Eliminación armónica
Eliminación de la resonancia
Características de control
Compensación armónica totalmente personalizable
Se pueden combinar varias unidades ADF P200 para una mayor potencia
Insensible a las condiciones de la red
No se puede sobrecargar
El tiempo de respuesta más rápido de la industria
Características físicas
Sistema de formato de carcasa estándar, según IP20, EN50298, EN60529, EN50102
Alta capacidad de cortocircuito
Instalación sencilla
Diseño modular y escalable
El ADF P200 es compatible con todas las aplicaciones trifásicas de baja tensión. Elimina automáticamente los armónicos y el desplazamiento reactivo en una amplia gama de aplicaciones. El ADF P200 también se puede adaptar a aplicaciones inusuales que requieren optimizaciones especiales. Algunas aplicaciones típicas incluyen:
Oficinas y edificios comerciales
Pequeñas y medianas empresas de fabricación
Lámparas fluorescentes
Equipos médicos
Cargas industriales
Sistemas de UPS
Ventiladores
Sistemas de accionamiento

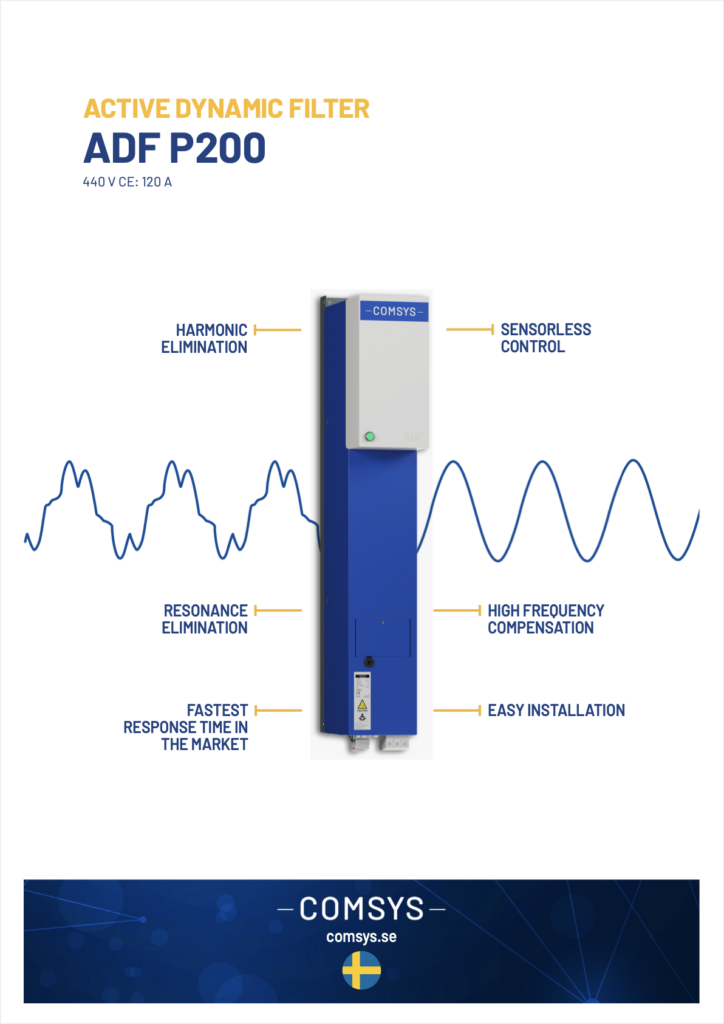

ADF P200
Modelo 120/440 – 440V (208 – 440V)
Filtro Activo Comsys P200 | |
Capacidad de compensación de intensidad a 50/60 HZ | 120 A RMS |
Voltaje | 208-440 V |
Frecuencia nominal | 50/60 HZ ± 2% |
Número de fases | 3 fases 3 cables |
Tipo de conexión | 3 fases sin neutro (TN, TT, IT) |
Compensación de corriente armónica | Armónicos seleccionables por curva, Compensación de Interarmónicos hasta 5 kHz (nº100) |
Porcentaje de reducción de armónicos | > 97% |
Corriente de compensación del Coseno Phi | Hasta 1.0 |
Ampliable | Posibilidad de montar unidades en paralelo |
Tiempo de respuesta | < 20 μs |
Disipación de calor | < 1200 W |
Caudal máximo de aire | 600 m³/h | 353 CFM |
Nivel de ruido | < 70 dB (A) |
Condiciones ambientales | De 0 a 95 % de humedad relativa sin condensación, altitud max. 1000 m. sin pérdidas |
Rango de temperaturas | De 0 a 50º C, hasta 40º C sin pérdidas |
Dimensiones | 230 x 1400 x 470 mm. |
Peso | 90 kg |
Color de armario | Armario RAL 7035 (Gris claro), Base RAL 5017 (Azul Tráfico) |
Grado de protección | IP20, IP21 de acuerdo con norma IEC 60529, otros niveles bajo petición. |
Compatibilidad electromagnética | EN 61000-6-2, EN 61000-6-4. Emisiones conducidas EN 55011 clase A1 |
Condiciones ambientales | Química 3C2, Mecánica 3S2 |
Certificaciones | CE |
La tecnología avanzada y los procesos pesados de la industria actual imponen altas demandas a la red eléctrica y hacen que las operaciones sean vulnerables a una variedad de problemas.
Sobrecalentamiento de los transformadores
Disparos no deseados
Incumplimiento de la normativa
Vida útil más corta de los equipos
Fallo de producción/tiempo de inactividad
Exceder los límites de la normativa
Estos problemas son causados por una variedad de perturbaciones eléctricas que debilitan la calidad de la energía.
Con los filtros de Comsys, podemos eliminar estos problemas.
FUNCIONAMIENTO OPTIMIZADO Y UN CONTROL TOTAL
APLICACIÓN WEB WUI
WUI es una aplicación web que no requiere instalaciones adicionales de software. Ofrece un servicio cómodo y fácil de usar para permitirle supervisar sus módulos ADF desde cualquier dispositivo, en cualquier lugar y en cualquier momento. Adi-cionalmente, la WUI puede integrarse en un sistema más grande (es decir, con múltiples generadores, numerosas cargas, etc.), que luego puede ejecutarse opcionalmente en un horario o modo de operación determinado. Si su instalación usa un PLC, el PLC puede leer los datos críticos automáticamente desde el módulo ADF.
CATÁLOGO TÉCNICO
¿Porqué LOS FILTROS ACTiVOS DE COMSYS?
HECHO EN SUECIA
En Emotron Elfi tenemos experiencia con fabricantes suecos y sabemos de lo que hablamos cuando decimos que en Suecia los equipos se diseñan y se construyen para durar y para maximizar la fiabilidad.
SIMPLICIDAD
A medida que las redes eléctricas se vuelven cada día más dinámicas y complejas, necesitamos soluciones como las de COMSYS, que sean dinámicas, simples y fáciles de implementar.
SOSTENIBILIDAD
Cuando instala nuestros filtros activos, sus sistemas se acercan mucho más a lo que están diseñados. Menos fallos e interrupciones, junto con una vida útil prolongada, se traduce en un mejor resultado final para su negocio y menos presión sobre el medio ambiente.
GARANTÍA DE CALIDAD
Pioneros en el mundo en ofrecer una gama completa de filtros activos aprobados con certificación DNV GL, y también fueron acreditados por el prestigioso Lloyds Register. Naturalmente, también estamos certificados por la ISO.
