CASO PRÁCTICO: VARIADOR PARA AGUAS RESIDUALES

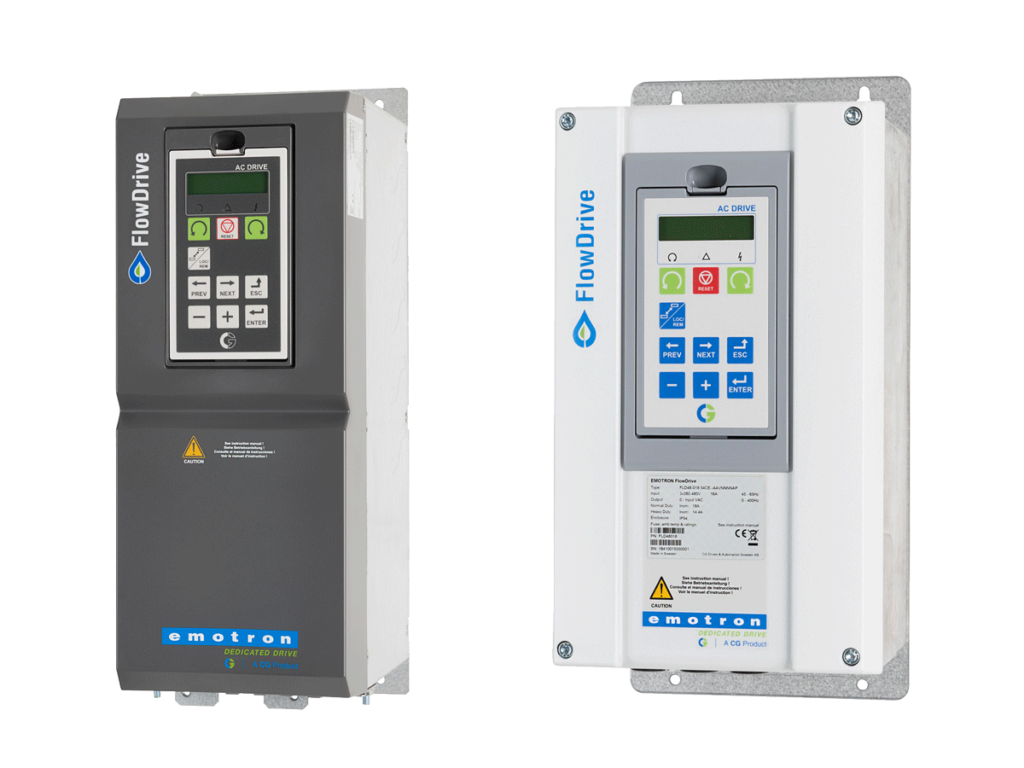

Instalación de dos equipos Emotron Flowdrive, específicamente diseñados para pozos de aguas residuales, en la estación E.D.A.R. GUILLAREI
Datos de la Estación de bombeo:
Funciones avanzadas de autogestión Del Pozo
Gracias a las avanzadas funciones de autogestión del variador FlowDrive, este es capaz de controlar todo el sistema de bombeo de forma autónoma sin necesidad de PLC u otros controles externos.
El usuario introduce las dimensiones y niveles del pozo así como los datos del motor durante la puesta en marcha. Tras este proceso, el programa de autoaprendizaje toma el relevo y se encarga de realizar las mediciones y de calcular los datos de proceso para facilitar un control óptimo del sistema en todo momento. Entre sus funciones se encuentran la limitación del par, el punto de máxima eficiencia (BEP) y la estimación de caudal.
De esta forma, FlowDrive es capaz de calcular en todo momento el nivel del depósito y ajustar las bombas para conseguir un caudal más constante de salida. Lo que facilita el tratamiento de las aguas en la siguiente etapa / estación.
- Ahorro energético
- Menor mantenimiento
- Menos paradas por atascos
- Caudal de salida más constante
ventajas al instalar variadores específicos para aguas residuales:
– Siempre intentan trabajar en el punto BEP, frecuencia donde se consume la menor energía por volumen de agua bombeada.
– Reducción de las pérdidas por fricción en las tuberías gracias a la disminución de la presión dinámica.
– Aumento del tiempo de funcionamiento y menor nº de arranques y paros.
– Caudal más constante hacia la siguiente estación de bombeo / planta de tratamiento de aguas.
– Distribución uniforme del nivel.
– La decisión de diseño de reducir paulatinamente el nivel del sumidero garantiza una distribución uniforme del tiempo de permanencia en superficie por encima de los muros del sumidero de las bombas. Esto da lugar a una acumulación menor de residuos en comparación con el control de nivel fijo.
– Tiempos de rampa configurables.
– Evita efectos de golpe de ariete del agua durante arranques/paradas.
Funciones Especiales de protección y limpieza:
protección avanzada contra atascos:
Gracias a la función de limitador de par electrónico incorporada del FlowDrive, cuando ocurren atascos en la bomba, el equipo detecta con rapidez y precisión la sobrecarga y da la señal para invertir el sentido de giro de la bomba. De este modo, se logra desatascar el sistema y así evitar paros no deseados y las habituales averías mecánicas.
limpieza automática del pozo y las tuberías:
En caso de que no se detecte el funcionamiento en seco, la función se detendrá una vez transcurrido un tiempo predeterminado.
TUBERÍAS:
Limpieza periódica del sistema de tuberías por descarga de agua a máxima velocidad.
Datos obtenidos:
Datos obtenidos en 5 meses:
Tiempo de conexión: 3.409 Horas
Energia total consumida: 10.200 kW
Energia día (Media): 66.67 kW
Volumen total bombeado: 162.000 m3
Observaciones:
Realiza muchos menos arranques al día.
