VARIADOR AFE EMOTRON
FIABILIDAD, ROBUSTEZ Y PRECISIÓN
Diseñado para mitigar el nivel de armónicos y regenerar energía gracias a su avanzada tecnología
Desde 55kW hasta 4000kW
Variador AFE Emotron | |
Rango de tensión | 380 - 460VAC Trifásico | 480 - 690VAC Trifásico |
Rango de potencia (Rendimiento Normal 120%) | 55kW a 1350kW | 400VAC 110KW a 4000KW | 690V |
Frecuencia de red | 48 a 52 | 58 a 62 Hz |
Frecuencia de salida | 0-599Hz |
Grado de protección | IP54 |
Tipo de refrigeración | Ventilación | Líquida |
Nivel de armónicos | THDI <5% |
Modo de control | FDUL: V/Hz | VFXR: Control directo de par y V/Hz |
Filtro CEM | De serie (para primer entorno-industrial) | Opcional (para segundo entorno-doméstico) |
Panel operador | De serie: Extraible + 4 líneas + Reloj + Texto multilenguaje Opcional: Extraible + 4 líneas + Reloj + Texto multilenguaje + Bluetooth |
Opciones sólo montadas desde Fábrica | Intercambiador de calor agua/agua (Sólo versiones Slim LC) | Conectores DC+/DC- | Chopper de frenado | IT-Net. |
Opciones montaje en Fábrica y/o por el usuario | Tarjeta Encoder | Tarjeta PTC/PT100 | Tarjeta ampliación E/S | Tarjeta Paro Seguro (STO) | Tarjeta CRIO (Sólo para VFXR) | Kit de sincronizacíón a la red. |
Comunicación | De serie: Modbus RTU (RS232/485) | Opcional: Modbus RTU (RS232/485 aislada) |
Redes de comunicación opcionales | DeviceNet | Modbus/TCP | Profibus | Profinet IO | EtherNet IP | EtherCAT | CANopen |
Certificaciones | CE | DNV (Sólo versiones Slim LC) |
* Todas las unidades disponen de tarjetas electrónicas barnizadas, Inductancia DC y terminales en tarjeta de control para una alimentación auxiliar externa (+24Vcc)
DESCUBRE LAS
CARACTERÍSTICAS PRINCIPALES
DEL VARIADOR AFE EMOTRON
Los variadores con tecnología de frente activo de Emotron producen distorsiones armónicas muy por debajo de los variadores convencionales. Proporcionan un factor de potencia igual a 1 y ofrecen la posibilidad de compensar la potencia reactiva. Los variadores no se ven afectados por perturbaciones de tensión de alimentación ni armónicos de otros equipos. El refuerzo en la tensión de alimentación, garantiza la máxima potencia del motor en caso de fluctuaciones en la red.
Los variadores de bajos armónicos Emotron producen menos del 5 % de distorsión armónica total, en contraste con el 30-50 % de los variadores convencionales, de modo que cumplen con la normativa IEEE-519.
Al disminuir las pérdidas de potencia, se elimina la necesidad de usar cables y transformadores de mayor tamaño. Mientras que el bajo nivel de armónicos produce menos fallos de funcionamiento en el resto de dispositivos electrónicos.
Los variadores regenerativos de Emotron, además de producir distorsiones armónicas muy bajas, hacen posible un ahorro energético notable al devolver la energía generada por la frenada a la red principal en aplicaciones como grúas y centrifugadoras. Los variadores AFE regenerativos están diseñados para funcionar en aplicaciones de cuatro cuadrantes con un 100 % de potencia en ambas direcciones de giro, lo que garantiza una potencia de frenado total y continua.
En el variador AFE refrigerado por líquido de Emotron, los módulos de potencia (PEBB) se montan directamente en el armario sin bastidores, haciendo que su tamaño sea pequeño y rentable.
Este sistema de refrigeración puede integrarse con el propio circuito abierto de agua de las instalaciones o mediante un compartimento opcional en el armario para el intercambiador de calor agua-agua que se suministra como parte integrada en la solución de armario.
Potencia nominal: 55-4,000 kW
Tensión de alimentación: 380-690 V, trifásica
Intensidad nominal: 109-4,000 A
Clase de protección: IP54
EL VARIADOR AFE EMOTRON OFRECE UN Funcionamiento rentable y sin problemas
Los variadores con tecnología de frente activo Emotron están disponibles en dos versiones: variadores bajos en armónicos y variadores regenerativos. Ambos se basan en los variadores de velocidad estándar de Emotron, por lo que brindan la misma fiabilidad, un manejo sencillo y funciones avanzadas. Los variadores se proporcionan como soluciones integrales en armarios con certificación IP54.
Eficiencia y flexibilidad superiores para adaptarse a cualquier aplicación
El Emotron AFE 2.1, con una eficiencia máxima y un bajo nivel de armónicos, está disponible en una amplia gama de potencias. Dado que no es sensible a las caídas de tensión ni a otros armónicos, proporciona un factor de potencia igual a 1 y tiene amplios márgenes de potencia, garantizando así un funcionamiento fiable en todo momento.
El AFE2.1 está formado por módulos de potencia (PEBB – power electronic building block) compactos con dos opciones de refrigeración. Para evitar tiempos de inactividad, los módulos son intercambiables y se pueden autodiagnosticar individualmente. Hay muchas opciones de comunicación y amplias funciones de servicio que incluyen el acceso remoto.
FUNCIONAMIENTO OPTIMIZADO Y CONTROL TOTAL
Panel de control con comunicación Bluetooth o Wifi
Nuevo panel operador de 4 líneas con comunicación Bluetooth o Wifi, utilizado con la App de puesta en marcha y mantenimiento ”EmoDrive” (para teléfonos iPhone y Android).

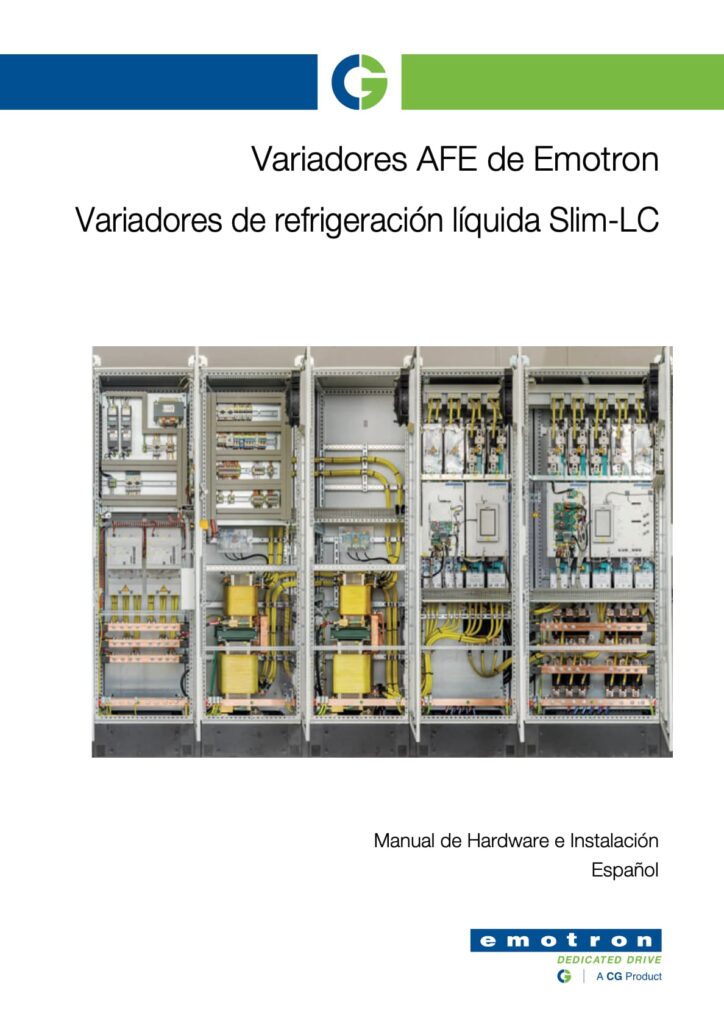

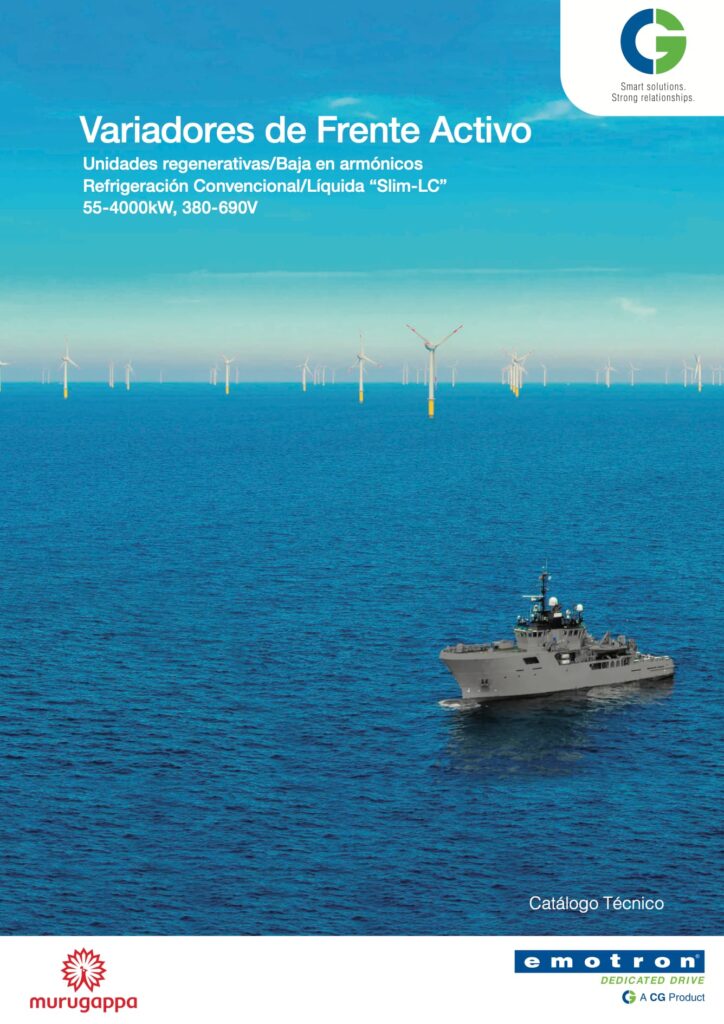

CATÁLOGOS Y MANUALES
*Para manuales de versiones anteriores, contacte con nosotros
